בר מים COMPACT
הוראות שימוש והפעלה
למיני-בר CW-M101
WAT-BAR-1100
"קומפקט-בר"
יש לקרוא בעיון ולמלא ולנהוג ע"פ ההנחיות
אזהרה:
*נא קרא את הוראות התחזוקה לפני פתיחת המכשיר
*מקור החשמל שמוזן ממנו המכשיר יהיה מוזן ממפסק פחת RCD המוגבל בזרימה של 30ma
*קרינה UV מסוכנת לעיניים ולעור - כדאי להחליף מנורת UV
*חובה לנתק את המכשיר מאספקת החשמל דרך מפסק זרם לפני החלפת משדר/ המנורה UV-C
*לפתוח את הבורג הקרוב למדבקה זו ומסומן באדום ולהוציא את המכסה השחור
*לנתק את התקע של המנורה - ולהחליפה לאותו סוג של מנורה
PHILIPS TUV 6 W - G6- T5 MADE IN POLAND CE
DAMGER UV-C RADIATION PROTECT EYES AND SKIN
*אסור להפעיל את המשדר/מנורת UV-C מחוץ למכשיר
*אסור להשתמש במכשיר שניזוק בוודאות
*טמפרטורה מקסימלית 95 מעלות - מינימאלית 4 מעלות
*מכשיר זה כולל מנורת UV שימוש במכשיר שלא על פי יועדו או נזק אשר יגרם למבנה שעוטף המשדר (המנורה) עלול לגרום לבריחה של UVC מסוכנת קרינת UVC גם במינונים נמוכים עלולה לגרום בנזק לעיניים ולעור
הוראות בטיחות ואזהרה!!!
2.במידה ומכל סיבה כבל החשמל ואו התקע אינם תקינים יש להחליפם ע"י החברה בלבד.
3.יש לוודא כי המתקן מחובר למעגל המוגן במפסקק זליגה אוטומטי.
4.לפני הכנסת כבל חשמל לתקע יש לוודא כי מתגיי הקירור והחימום הממוקמים בגב המתקן לחוצים כלפי מטה ומכובים.
5.יש להזרים מים מברזי המתקן קר/פושר/חם, לפחות 2 כוסות מכל ברז בטרם העברת המתגים למצב עבודה (לחיצה פנימה על החלק העליון של המתגים וממוקמים בגב המתקן - קר וחם).
6.חל איסור מוחלט להעביר את מתג המים החמים למצב פתוח (לחיצה פנימה על החלק העליון) אשר ממוקם בגב המתקן לפני הזרמת לפחות 2 כוסות (גוף החימום עשוי להרשף).
7.אין לחבר/לנתק את תקע החשמל כאשר המכשיר נמצא בפעולה, הניתוק ואו ההפעלה יעשו רק לאחר כיבוי המתגים הממוקמים בגב המתקן ורק לאחר מכן ניתן לכבות ואו להפעיל את תקע המתקן.
8.המנע משימוש בכוס/ספל בעלת קוטר גדול יותר ממגש הכוסות המתקפל.
9.הצמד את הכוס/ספל לדופן הפנימית של מגש הכוסות.
10.הנח את הכוס/ספל במרכז המגש.
11.הרחק את הגוף והיד השנייה מקרבת הכוס בעת מזיגת מים חמים
12.יש למקם את המתקן על משטח יצוק וקבוע ולהרחיקו כ-15ס"מ לפחות משפת המשטח וכ-15ס"מ מהקיר בגב המתקן
13. אין להוביל את המתקן בזווית העולה על 45 מעלות
14.יש להרחיק ולמנוע גישת ילדים קטנים מגישה ושימוש במתקן.
15. חשוב לזכור ולהביא בחשבון כי יתכנו נזילות מים מהמתקן ולכן יש להרחיק ואו למקם בקרבת המתקן מכשירי חשמל אחרים, ציוד אלקטרוני, חפצים יקרים, מוצרי עץ, נייר, ובד העלולים להינזק כתוצאה מנזילת מים.
16.במקרה של נזילה יש לסגור את ברז הזנת המים (ידית מתכת כחולה) הממוקמת בצמוד למחבר חיבור תשתית מים אשר נמצא בד"כ מתחת לכיור (במקרה של התקנת מחבר אחר מעל הכיור הידית הכחולה ממתכת תמצרא בסמוך למחבר).
17.ביציאה ממושכת של מסק שעות ואו בסיום יום העבודה יש לוודא כי ברז ההזנה (כניסת המים סגור).
18. ביציאה ממושכת של יותר מ-6 שעות יש בנוסף לסגירת הברז גם לכבות את מתגי ההפעלה ולהוציא את כבל החשמל מהשקע.
19. חל איסור מוחלט להעביר צינור הזנת מים מעל תקרה אקוסטית ואו בקרבת מקור חשמל.
20. טמפרטורת סביבה מותרת: הטפמרטורה החיצונית המכסימלית לצורך פעילותו של המתקן היא 45 מעלות צלזיוס.
21. חל איסור להתקין את המתקן כולל הצנרת במקום חשוף לקרינת שמש וחום ואו בקרבת תנור, כיריים ואו פולט חום.
22.חל איסור לשטוף את המתקן במים ולדאוג כי סביבת המתקן תהיה יבשה
23.יש לוודא תקינות צינור, מחברים ואביזרי ההתקנה אחת למס' חודשים.
24.אביזרי עזר והתקנה - יש להשתמש בצינור גמיש בקוטר מתאים כפי שהותקן ואו צורף למתקן ובכל מקרה יש להשתמש במחברים עם סגר ביטחון העומדים בלחץ של 6 אטמוספרות לפחות
25. יש לבצע בדיקת לחץ מים לפני התקנת המתקן ולהתקין מפחית לחץ בתוספת תשלום במקרים בהם לחץ המים מעל 4 אטמוספרות ואו עלול להגיע ללחץ זה חשוב להביא בחשבון כי לחץ המים עלול להשתנות.
26. חל איסור להתקין את המתקן כולל צנרת ואביזרי התקנה במקום פתוח ואו גלוי מחוץ לבית ואו עסק.
פירוט תנאי האחריות מפורטים בתעודת האחריות שתסופק ע"י נציג החברה והם הקובעים לכל דבר ועניין.
תיאור חלקי המתקן:

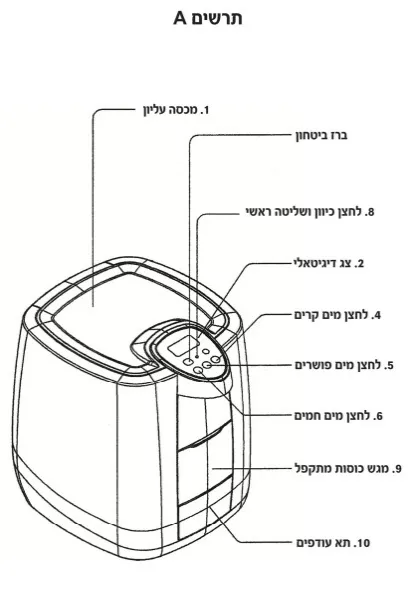

תרשים A
1. מכסה עליון
2.צג דיגיטאלי
3.לחצן ביטחון ומניעת גישת ילדים מפני המים החמים
4.לחצן מים קרים
5.לחצן מים פושרים
6.לחצן מים חמים (ראה תרשים)
7.חיישן חיסכון באנרגיה (צריכת חשמל)
8.לחצן כיוון ושליטה
9.מגש כוסות מתקפל
10. תא עודפים
11.מתגי כיבוי הפעלה חם-קר
12.לחצן פתיחת מכסה עליון
13.רשת קירור
14.פתח כניסה צינור הזנת מים
15.יציאת כבל חשמל
16.שסתומי ריקון מים חם/קר

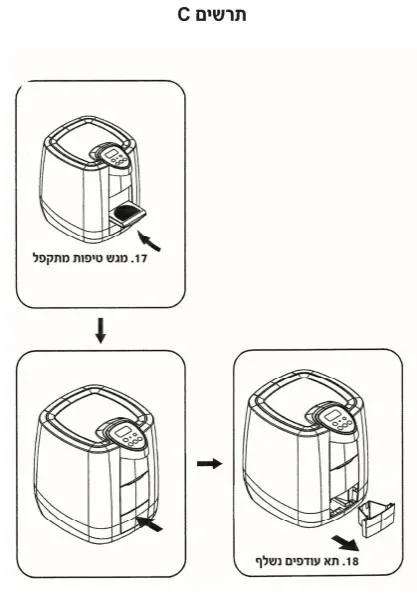

תרשים C
17. מגש טיפות מתקפל
18.תא עודפים נשלף

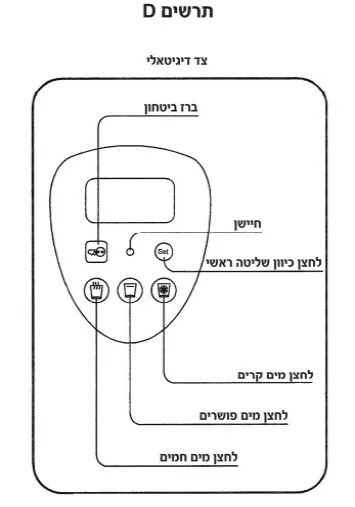

תרשים D
19.תרשים צג דיגיטאלי

הוראות התקנה:

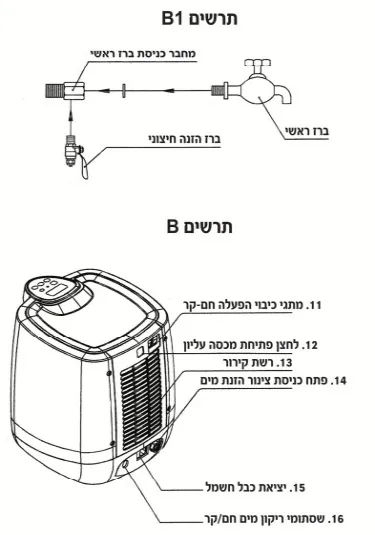

תרשים 1B
חבר את המתאם לברז/תשתית יציאת המים
1.הכנס היטב את צינור הולכת המים למתקן לתוך מחבר כניסת המים (14) וודא כי הצינור נקי ולא שרוט
2.משוך קלות חזרה וודא נעילת הצינור במחבר כניסת המים (טבעת פלסטיק).
3.פתח את הידית ברז ההזנה (*).
4.וודא כי אין נזילה מהחיבור ואו הצינור.
5.המתן כ-5 דקות עד למילוי ראשוני של מיכלי המים הפנימיים.
הוראות שימוש:
בכדי להפיק את מירב התועלת ממתקן המים, אנא קרא היטב ומלא אחר הוראות השימוש שלב אחר שלב.
1.משוך מטה את מגש הטיפות המתקפל והנח כוס ריקה.
2.לחץ הרציפות על לחצן המים הקרים 2-3 דקות עד ליציאת מים לכוס.
3.לחץ לחיצה קצרה על לחצן המים הפושרים עד ליציאת מים פושרים לכוס.
4.לחץ על כפתור הביטחון (3) ומיד לחץ על לחצן המים החמים בין 1-2 דקות עד ליציאת מים לכוס.
5.העבר את מתגי ההפעלה חם (11) וקר (11) למצב פתוח (לחיצה פנימה על החלק העליון של כל מתג.)
כיוון טמפ' מים חמים טווח בין 80 ל-100 (מומלץ לקבע את הטמפ' ל-80-85 מעלות).
1.לחץ על הלחצן המצב לחיצה קצרה עד להצגת טמפ' המים החמים על גבי הצג הדיגיטאלי.
3.לחץ לחיצות קצרות ומהירות על לחצן המצב ובחר את הטמפ' הרצויה מ80 ועד 100 מעלות
4.לחץ לחיצה ארוכה על כפתור המצב וקבע את הטמפ' הרצויה.
כיוון טמפ' מים קרים טווח מ2 מעלות ועד 8 מעלות (מומלץ לכוון את הטמפ' ל-5 מעלות).
1.לחץ על המצב (2 לחיצות קצרות) עד להצגת טמפ' המים הקרים על גבי הצג הדיגיטאלי.
2.לחץ לחיצה ארוכה על לחצן המצב עד להבוב טמפ' המים הקרים.
3.לחץ לחיצות מהירות וקצרות עד לבחירת הטמפ' הרצויה (טווח כיוון מ2 מעלות ועד 8 מעלות)
4.לחץ לחיצה ארוכה ורצופה עד לקיבוע הטמפ' הרצויה.
הוראות כלליות:

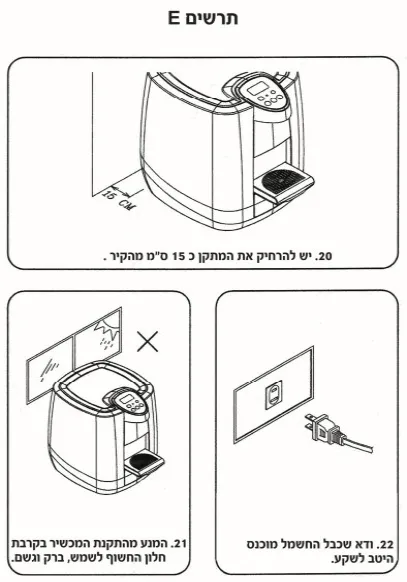

תרשים E
20. יש להרחיק את המתקן כ15ס"מ מהקיר.
21. המנע מהתקנת המכשיר בקרבת חלון החשוף לשמש, ברק וגשם.
22. ודא שכבל החשמל מוכנס היטב לשקע.

ניקוי ותחזוקה:
כאשר תא אחסון העודפים (10) מלא המתקן ישמיע 3 צפצופים ארוכים כל 30 שניות.
א-לחץ פנימה (לחיצה קצרה וחזקה) את תא האחסון טיפות העודפים ו(10).
ב-תא האחסון יפתח בצורה אוטומטית.
ג-רוקן את תא האחסון והשב בחזרה למקומו ע"י לחיצה קלה.
ד-וודא כי הוא נעול ונמצא במקומו.
ה-בעת ניגוב המתקן במטלית רכה ולחה יש להוציא את כבל החשמל מהתקע.

תחום טמפרטורת מי שתייה המתקבלת המזיגה מן המתקן לכוס של 200 מ"ל בתדירות של 80 כוסות בשעה מים קרים בטמפרטורה 02-16 מעלות צלסיוס, מים חמים בטמפרטורה 80-100 מעלות צלסיוס.
מאפייני הסינון
מערכת זאת מיודעת להרחקת כלור וטעמי לוואי מהמים. מפחית 75% מהכלור שבמים מדרגה, גם מקטינה את העומס הבקטריאלי במים.
הוראות החלפת הסנן
נדרש להחליף את הסנן בתדירות 6-8 חודשים או לאחר צריכה של 2000 ליטרים,
הראשון מבניהם לפי איכות מי ברז בשטח החלפת בזמן מבטיחה לכם מים איכותיים.
הוראות לטיפול במערכת למניעת התרבות מיקרואורגניזמים
החלפת מסננים בזמן 2000 ליטר או כל 6-8 חודשים חובה לשטוף את המערכת בזמן שמחליפים את הפילטר בריקון המכלים מהפקק האחורי והזרמת מים חדשים במקומם, כמו כן אם משאירים המערכת ללא שימוש מספר ימים 5-7 ימים מחייב לשטוף את המערכת באותה צורה.
מערכת זו מכילה 2 מיכלי (קר חם) אגירה מסוג אל חלד SS304 בקיבולת 2 ליטרים לכל אחד מהם.
מערכת זו מיועדת לטיפול במי השתייה המסופקים רק מרשת הספקת המים.
כשיש הודעה ממשרד הבריאות או מהרשויות המוסמכות בדבר מחדל תברואתי יש להרתיח את מי השתייה ולנהוג בהתאם להוראותיהם.
מומלץ שאנשים בעלי בעיות בריאותיות יתייעצו עם רופא לפני השימוש במערכת.
ביצועי המערכת נבדקו בתנאי מעבדה מבוקרים, בתנאי שימוש רגילים קיימת אפשרות לשינויים בביצוע המערכת בהתאם לתנאי הסביבה.
במקרא של תקלה חובה להשתמש בחלקי חילוף מקוריים ולא בחלקים חלופיים
יש להשתמש במערכות החדשות של צינורות גמישים המסופקות עם המכשיר ואין לעשות שימוש חוזר במערכות הישנות של צינורות גמישים.
הערות חשובות
1. בכל הנוגע להתקנת המכשיר, שירות וטיפולים החלפת המסננים או פעולות ויסות הטמפרטורה במכשיר,
יש לבצע ע"י איש מוסמך מטעם החברה בלבד - אין לפתוח את המכשיר.
2. במידה ופתיל הזינה ניזוק יש להחליפו רק במעבדת שרות המאושרת על ידי היבואן.
3.אין לנקות את המתקן במים (למניעת התחשמלות) מומלץ לנקות את המכשיר באמצעות מטלית לחה ולאחר מכן לייבשו היטב.
4. חל איסור לאפשר לילדים קטנים שימוש/הפעלה/כל גישה שהיא להפעלת המכגשיר.
5. אין להזיז את המכשיר או להטות את כאשר הוא מחובר לרשת החשמל.
6. אין להטות את המכשיר ביותר מה-45 מעלות במהלך העברה כאשר המתקן מרוקן ממים.
7.חובה להתקין מקטין לחץ, סנן משולב אבנית, ולהחלפת המסננים כל 8 חודשים למניעת התרבות מיקרואורגניזמים, הסתברות חיידקים ושכבת אבנית במכלים במשך הזמן כדי לשמור על איכות במים ועל תקינות מתקן המים.
8. במידה ויש כל תקלה שהיא במערכת והמערכת מפסיקה אוטומטי לעבוד והיא מתריעה על תקלה.
9. המקררה של תקלה יש לפנות למחלקת שירות לקוחות ואנו נדאג לטפל בהקדם האפשרי.
אזהרה!!
בכל מקרה כאשר יש הודעות ממשרד הבריאות או מהרשויות המוסמכות בדבר מחדל תברואתי,
להרתיח את מי השתייה ולנהוג בהתאם להוראות.
אין לפתוח את המכשיר, התקנת המכשיר או החלפת המסננים תיעשה אך ורק ע"י טכנאי מוסמך מטעם החברה בלבד.
חובה לציין כי רמת הלחץ משתנה ועשויה לעלות בלילות וסופי שבוע ולכן חובה לנתק את המכשיר מהמים והחשמל בעת היעדרות מהבית או מבית העסק בלילות וסופי שבוע וחופשות.
החברה אינה אחראית על כל נזק שייגרם כתוצאה ולחץ עולה על הנדרש ו/או על נזקי אבנית
כל ביצוע שלא ע"י טכנאי מוסמך של החברה מבטל בזה כל אחריות על המוצר וכל נזק שיגרם יחול על אחריות הלקוח בלבד.
המערכת משחררת יוני כסף כאמצעי לטיפול במים.
מכשיר זה אינו מיועד לאנשים/ילדים אם יכולותיהם בפיזיות החושיות או המנטליות מופחתות או העדר הניסיון הידע אלא אם קיבלו הנחיות
לשימוש במכשיר ופיקוח ע"י האדם האחראי לבטיחותם, ילדים צריכים להיות תחת השגחה כדי לוודא שאינם משחקנים עם המכשיר.

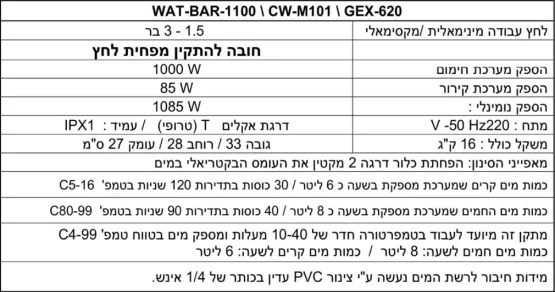

קיבולת מים חמים: 5 ליטר/שעה בטמפרטורה של 85-92 מעלות.
קיבולת מים קרים: 5 ליטר/שעה בטמפרטורת של 5-10 מעלות.
הוראות החלפה:
א. יש לסגור את זרימת המים למכשיר ע"י ברז ההזנה.
ב. לנסות להזרים מים מברזי המכשיר כדי לשחרר לחץ.
ג. לפתוח מכסה עליון של המכשיר ע"י לחיצה על הכפתור המרובע בגב המכשיר.
ד. יש ללחוץ על הכפתור הנמצא בתושבת העליונה של המסנן ולמשוך את כל התושבת כלפי מעלה.
ה.עם סיבוב בכיוון השעון יש להוציא את המסננים מהתושבת העליונה וחלפם בחדשים.
ו.להחזיר את המסננים עם התושבת העליונה לתוך המכשיר וללחוץ להכנסת התושבת במכשיר ולבדוק שהיא יושבת בתוך המכשיר במקומה.
ז.יש לפתוח בחזרה את זרימת המים למכשיר מבר ההזנה.
ח.יש לבדוק שהתושבת של המסננים יושבת טוב בתוך המכשיר ואין שום נזילות
ט.להזרים אך ורק מברז המים הפושרים כדי לרחוץ את המסננים החדשים מאבק הפחם למשך 3-4 להזרים מים עד שהמים יהיו צלולים. (לא להבהל שהמים הראשונים יוצאים שחורים.)
מיני בר מים קומפקט בר COMPACT bar
- מיני בר מים קומפקטי וחכם בתחום
- מסך תצוגה עליון ברור ונוח לשימוש
- בעל שני מסננים פנימיים ומנורת UV
- התראה החלפת מנורת UV
- התראה החלפת מסננים
- מדידה דיגיטלית לצריכת כמות מים
- חיישני נזילות
- הקפצת התראת אזהרה / שגיאה
- צג טמפרטורה בזמן אמת
- אפשרות וויסות טמפרטורה מים קרים וחמים
- מנגנון נעילת מים חמים לבטיחות ילדים
- בעל 3 לחצני מזיגה: חם / קר / פושר (לא מתערבב)
- לחצן הרתחה נוספת
- ניתן לשלב התקנת בר מים עם מסננים חיצוניים שונים / מערכת סינון ביתיים
עדיין מתלבטים? אנחנו לשירותכם!
השאירו פרטים או חייגו ☎ 5012*













































דגם | בר מים COMPACT /ללא מסננים/ |
![]() | |
סוג מכשיר | מיני |
סוג פנל פיקוד | דיגיטלי |
מיקום פנל פיקוד | עליון |
סוג ברז מזיגה | לחצן |
ברז מזיגה נשלף | ------ |
צריכת חשמל מערכת קירור בזמן עבודה (W) | 85 W |
צריכת חשמל מערכת חימום בזמן עבודה (W) | 1000 W |
הספק נומינלי (W) | 1085 W |
לחץ זרימת מים (בר) | 1.5-3 |
מים קרים | ✔ |
מים חמים | ✔ |
מים פושרים | ✔ |
מים מוגזים | ------ |
סוג מערכת קירור | פנימי |
סוג מערכת חימום | פנימי |
Extra HOT | ✔ |
טיימר | ------ |
הצגת טמפרטורה של המים בזמן אמת | ✔ |
כיוון טמפרטורה מים קרים וחמים | ✔ |
גודל מכל מים קרים (ל) | 1.2 |
גודל מכל מים חמים (ל) | 1.2 |
מצב חיסכון | ✔ |
גלאי נזילות | ✔ |
התראת תקלות | ✔ |
חסימת תכנות | ----- |
מנגנון נעילת מים חמים | ✔ |
מינון אוטומטי | ------ |
סופר מים | ✔ |
התראת החלפת מסננים | ✔ |
מסננים פנימיים | ✔ |
מנורה UV | ✔ |
אישור שימוש מים קרים בשבת | ------ |
אישור שימוש מים חמים בשבת | ------ |
תא קירור | ------ |
כותר צימור הזנת מים | 0.6 |
גובה | 33 |
רוחב | 28 |
עומק | 27 |
משקל (ק"ג) | 14 |
